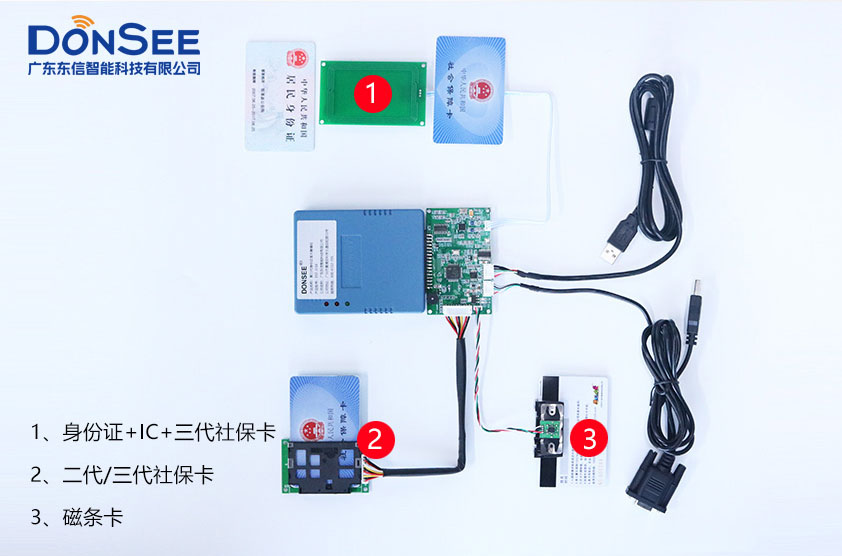

EST系列身份證讀卡器Linux串口COM系列SDK開發包（含libwlt2bmp.so身份證照片解碼庫）
此SDK為廣東東信智能科技有限公司Linux串口系列身份證閱讀器，支持Linux相片解碼以及獲取身份證文字信息，另外還包括了非接IC卡、M1卡、CPU等卡的讀取指令，含Linux系統libwlt2bmp.so相片解碼庫。
版本：V2018.11.07
相片解碼說明：
#ifndef _dev_serial_H
#define _dev_serial_H
#define IC_UnConnect -1001 /*設備通訊超時*/
#define NoOpenCom -120 /* 串口沒打開*/
#define SendDataError -121 /* 發送數據失敗*/
#define TermParaError -122/* 終端參數錯*/
#define TermTypeError -123 /* 終端類型錯誤*/
#define RevTimeOut -101/* 接收數據超時*/
#define IFD_SendAgain -40 /*如果返回此錯誤，需重發數據*/
#define IFD_TypeA_Find_Error -28/*TYPE A尋卡錯誤*/
#define IFD_TypeA_MoreCard_Error -27/*TYPE A檢測到多張卡片*/
#define IFD_TypeA_Anticoll_Error -26/*TYPE A防碰撞錯誤*/
#define IFD_TypeA_Select_Error -25/*TYPE A選卡錯誤*/
#define IFD_TypeA_RATS_Error -24/*TYPE A RATS錯誤*/
#define IFD_M1_Auth_Error -23/*Mifare one Auth錯誤*/
#define IFD_TypeB_Find_Error -22/*TYPE B尋卡錯誤*/
#define IFD_TypeB_attrib_Error -21/*TYPE B attrib錯誤*/
/*狀態碼*/
#define IFD_OK0 /*執行成功*/
#define IFD_ICC_TypeError-1 /*卡片類型不對*/
#define IFD_ICC_NoExist-2 /*無卡*/
#define IFD_ICC_NoPower-3 /*有卡未上電*/
#define IFD_ICC_NoResponse-4 /*卡片無應答*/
#define IFD_ConnectError-11 /*讀卡器連接錯*/
#define IFD_UnConnected-12 /*未建立連接(沒有執行打開設備函數)*/
#define IFD_BadCommand-13 /*(動態庫)不支持該命令*/
#define IFD_ParameterError-14 /*(發給動態庫的)命令參數錯*/
#define IFD_CheckSumError-15 /*信息校驗和出錯*/
#ifdef __cplusplus
extern "C" {
#endif
/******************************************************************************************************************************************\
\ /
/身份證 \
\ /
\******************************************************************************************************************************************/
/*****************************************
* 功能： 讀取證件(居民身份證 + 外國人永久居留證 + 港澳臺居民居住證)
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
* 返回值：
*成功返回0，執行成功后可調用下列get函數獲取相應的信息
***********************************************************************/
long PICC_ReadIDCard(long ReaderHandle);
/*****************************************
* 功能： 讀取證件,包含指紋(居民身份證 + 外國人永久居留證 + 港澳臺居民居住證)
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
* 返回值：
*成功返回0，執行成功后可調用下列get函數獲取相應的信息
***********************************************************************/
long PICC_ReadIDCardFP(long ReaderHandle);
/*****************************************
* 功能： 獲取證件類型
* 參數：
*無
* 返回值：
*0：表示居民身份證
*1：表示外國人永久居留證
*2：表示港澳臺居民居住證
*****************************************/
int GetCardType();
/*****************************************
* 功能： 獲取姓名
* 參數：
*pName： [OUT] 姓名
* 返回值：
*成功返回0
* 包含證件類型：0、1、2
*****************************************/
int GetName(char* pName);
/*****************************************
* 功能： 獲取性別
* 參數：
*pSex： [OUT] 性別
* 返回值：
*成功返回0
* 包含證件類型：0、1、2
*****************************************/
int GetSex(char* pSex);
/*****************************************
* 功能： 獲取民族
* 參數：
*pNation： [OUT] 民族
* 返回值：
*成功返回0
* 包含證件類型：0
*****************************************/
int GetNation(char* pNation);
/*****************************************
* 功能： 獲取出生日期
* 參數：
*pBirth： [OUT] 出生日期
* 返回值：
*成功返回0
* 包含證件類型：0、1、2
*****************************************/
int GetBirth(char* pBirth);
/*****************************************
* 功能： 獲取住址
* 參數：
*pAddress： [OUT] 住址
* 返回值：
*成功返回0
* 包含證件類型：0、2
*****************************************/
int GetAddress(char* pAddress);
/*****************************************
* 功能： 獲取證件號碼
* 參數：
*pCertNo： [OUT] 證件號碼
* 返回值：
*成功返回0
* 包含證件類型：0、1、2
*****************************************/
int GetCertNo(char* pCertNo);
/*****************************************
* 功能： 獲取簽發機關
* 參數：
*pDepartemt： [OUT] 簽發機關
* 返回值：
*成功返回0
* 包含證件類型：0、2
*****************************************/
int GetDepartemt(char* pDepartemt);
/*****************************************
* 功能： 獲取有效起始日期
* 參數：
*pEffectDate： [OUT] 有效起始日期
* 返回值：
*成功返回0
* 包含證件類型：0、1、2
*****************************************/
int GetEffectDate(char* pEffectDate);
/*****************************************
* 功能： 獲取有效截止日期
* 參數：
*pExpireDate： [OUT] 有效截止日期
* 返回值：
*成功返回0
* 包含證件類型：0、1、2
*****************************************/
int GetExpireDate(char* pExpireDate);
/*****************************************
* 功能： 獲取通行證號碼
* 參數：
*pTXZHM： [OUT] 通行證號碼
* 返回值：
*成功返回0
* 包含證件類型：2
*****************************************/
int GetTXZHM(char* pTXZHM);
/*****************************************
* 功能： 獲取通行證簽發次數
* 參數：
*pTXZQFCS： [OUT] 通行證簽發次數
* 返回值：
*成功返回0
* 包含證件類型：2
*****************************************/
int GetTXZQFCS(char* pTXZQFCS);
/*****************************************
* 功能： 獲取英文名
* 參數：
*pEnName： [OUT] 外國人英文名
* 返回值：
*成功返回0
* 包含證件類型：1
*****************************************/
int GetEnName(char* pEnName);
/*****************************************
* 功能： 獲取國籍代碼
* 參數：
*pNationalityCode： [OUT] 外國人國籍代碼
* 返回值：
*成功返回0
* 包含證件類型：1
*****************************************/
int GetNationalityCode(char* pNationalityCode);
/*****************************************
* 功能： 獲取證件版本
* 參數：
*pCardVersion： [OUT] 外國人居留證證件版本
* 返回值：
*成功返回0
* 包含證件類型：1
*****************************************/
int GetCardVersion(char* pCardVersion);
/*****************************************
* 功能： 獲取照片
* 參數：
*dlpath： [IN] so路徑, 例如："../lib/libwltdecode.so"
*pBmpfilepath： [IN] 照片路徑, 例如："../list/zp.bmp"
* 返回值：
*成功返回0
* 包含證件類型：0、1、2
*****************************************/
int GetBmpFile(const char* dlpath, char* pBmpfilepath);
/*****************************************
* 功能： 是否含指紋信息
* 參數：
*無
* 返回值：
*成功返回指紋數據長度，0表示沒有
* 包含證件類型：0、1、2
*****************************************/
int IsFingerExist();
/*****************************************
* 功能： 獲取指紋信息
* 參數：
*fpInfo： [OUT] 指紋數據
* 返回值：
*成功返回獲取到的指紋數據長度，0表示沒有
* 包含證件類型：0、1、2
*****************************************/
int GetFingerprint(unsigned char* fpInfo);
/******************************************************************************************************************************************\
\ /
/設備類 \
\ /
\******************************************************************************************************************************************/
/*****************************************
* 功能：連接讀卡器
* 參數：
*comm：[IN] 串口號，例如"/dev/ttyS3"
* 返回值：
*返回大于0的設備句柄
******************************************/
long ICC_Reader_Open(char * comm);
/*****************************************
* 功能：斷開讀卡器連接
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
* 返回值：
*成功返回0
***************************************************************/
long ICC_Reader_Close(long ReaderHandle);
/*****************************************
* 功能： 蜂鳴
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*timeout： [IN] 超時時間，固定為5
* 返回值：
*成功返回0
******************************************/
long ICC_PosBeep(long ReaderHandle, unsigned char timeout);
/******************************************************************************************************************************************\
\ /
/接CPU \
\ /
\******************************************************************************************************************************************/
/*****************************************
* 功能： 接觸CPU卡上電(冷復位)
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*ICC_Slot_No：[IN] 卡座號 0x01(大卡座)，0x11~0x14(SAM1~SAM4)
*Response：[OUT] ATR
* 返回值：
*成功返回數據長度
***************************************************************/
long ICC_Reader_pre_PowerOn(long ReaderHandle, unsigned char ICC_Slot_No, unsigned char* Response);
/*****************************************
* 功能： 接觸CPU卡下電
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*ICC_Slot_No：[IN] 卡座號 0x01(大卡座)，0x11~0x14(SAM1~SAM4)
* 返回值：
*成功返回0
***************************************************************/
long ICC_Reader_PowerOff(long ReaderHandle,unsigned char ICC_Slot_No);
/*****************************************
* 功能： 接觸CPU卡執行APDU命令
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*ICC_Slot_No：[IN] 卡座號 0x01(大卡座)，0x11~0x14(SAM1~SAM4)
*Lenth_of_Command_APDU： [IN] APDU命令的長度
*Command_APDU：[IN] APDU命令
*Response_APDU： [OUT] 響應信息
* 返回值：
*成功返回響應信息數據的長度
***************************************************************/
long ICC_Reader_Application(long ReaderHandle,unsigned char ICC_Slot_No, long Lenth_of_Command_APDU,unsigned char* Command_APDU,unsigned char* Response_APDU);
/******************************************************************************************************************************************\
\ /
/非接類 \
\ /
\******************************************************************************************************************************************/
/*****************************************
* 功能： 獲取卡片UID(M1 & TypeA)
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*UID： [OUT] 4字節UID
* 返回值：
*成功返回0
***************************************************************/
long PICC_Reader_GetUID(long fd,unsigned char* UID);
/*****************************************
* 功能： M1卡認證秘鑰
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*Mode： [IN] 0x60 表示認證KeyA, 0x61表示認證KeyB
*SecNr：[IN] 扇區號 S50系列卡 0~15， S70系列卡 0~63
*Key： [IN] 6字節秘鑰
* 返回值：
*成功返回0
***************************************************************/
long PICC_Reader_Authentication_Pass(long ReaderHandle,unsigned char Mode, unsigned char SecNr,unsigned char *Key);
/*****************************************
* 功能： M1讀卡
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*Addr：[IN] 塊地址 S50系列卡 0~63， S70系列卡 0~255， 例如：1扇區1塊，這里Addr=5=1*4 + 1(扇區號*4 + 塊號)
*Data：[OUT] 16字節塊數據
* 返回值：
*成功返回0
*****************************************************************************************************************/
long PICC_Reader_Read(long ReaderHandle,unsigned char Addr,unsigned char *Data);
/*****************************************
* 功能： M1寫卡
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*Addr：[IN] 塊地址 S50系列卡 0~63， S70系列卡 0~255， 例如：1扇區1塊，這里Addr=5=1*4 + 1(扇區號*4 + 塊號)
*Data： [IN] 16字節待寫入數據
* 返回值：
*成功返回0
***************************************************************************************************************/
long PICC_Reader_Write(long ReaderHandle,unsigned char Addr,unsigned char *Data);
/*****************************************
* 功能： TypeA卡上電
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*Response： [OUT] 上電返回數據
* 返回值：
*成功返回數據長度
***************************************************************/
long PICC_Reader_PowerOnTypeA(long ReaderHandle,unsigned char* Response);
/*****************************************
* 功能： TypeB卡上電
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*Response： [OUT] 上電返回數據
* 返回值：
*成功返回數據長度
***************************************************************/
long PICC_Reader_PowerOnTypeB(long ReaderHandle,unsigned char* Response);
/*****************************************
* 功能： TypeA & B 卡執行APDU命令
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*Lenth_of_Command_APDU： [IN] APDU命令的長度
*Command_APDU：[IN] APDU命令
*Response_APDU： [OUT] 響應信息
* 返回值：
*成功返回響應信息數據的長度
***************************************************************/
long PICC_Reader_Application(long ReaderHandle,long Lenth_of_Command_APDU,unsigned char* Command_APDU,unsigned char* Response_APDU);
/******************************************************************************************************************************************\
\ /
/磁條卡 \
\ /
\******************************************************************************************************************************************/
/*****************************************
* 功能： 讀磁條卡
* 參數：
*ReaderHandle：[IN] 執行ICC_Reader_Open 函數成功時的返回值
*ctime：[IN] 等待刷卡的超時時間，單位：秒
*track：[IN] 磁道 1~3
*rlen： [OUT] 返回的磁道數據長度
*Data： [OUT] 返回的磁道數據
* 返回值：
*成功返回0
****************************************************************/
long Rcard(long ReaderHandle,unsigned char ctime,int track,unsigned char *rlen,char *Data);
#ifdef __cplusplus
}
#endif
#endif
#include "../inc/dev_serial.h"
#include <string.h>
#include <stdio.h>
static long handle;
static void printchar(char ch, int len)
{
while(len--)
{
printf("%c", ch);
}
printf("\n");
}
static void printchar_txt(char ch, char *pText)
{
printf("%c\t%s\n", ch, pText);
}
static void printByteArray(char *Tag, unsigned char *pSrc, int ilen)
{
inti = 0;
printf( "%s", Tag );
while( i<ilen )
{
printf( "%02X ", pSrc[i] );
i++;
}
printf( "\n" );
}
static void ShowToEdit(const char* tag, const char* msg)
{
printf( "%s\t%s\n", tag, msg );
}
static void CertCard_Test()
{
intnRt, i;
char pName[50]={0};
char pSex[10]={0};
char pNation[10]={0};
char pBirth[50]={0};
char pAddress[100]={0};
char pCertNo[50]={0};
char pDepartment[100]={0};
char pEffectData[50]={0};
char pExpire[20]={0};
char pErrMsg[50]={0};
char pEnName[150] = { 0 };
char pEnNation[50] = { 0 };
char pAuthorCode[150] = { 0 };
char pCardVersion[150] = { 0 };
char pTXZHM[50] = { 0 };
char pTXZQFCS[10] = { 0 };
nRt = PICC_ReadIDCard(handle);
if ( nRt != 0 )
{
printf( "ReadCertCard fail! nRet=%d\n", nRt );
return;
}
if(GetCardType() == 0)
{
GetName(pName);
GetSex(pSex);
GetNation(pNation);
GetBirth(pBirth);
GetAddress(pAddress);
GetCertNo(pCertNo);
GetDepartemt(pDepartment);
GetEffectDate(pEffectData);
GetExpireDate(pExpire);
ShowToEdit( "姓名：", (pName));
ShowToEdit( "性別：", (pSex));
ShowToEdit( "民族：", (pNation));
ShowToEdit( "出生日期：", (pBirth));
ShowToEdit( "地址：", (pAddress));
ShowToEdit( "身份證號：", (pCertNo));
ShowToEdit( "簽發機關：", (pDepartment));
ShowToEdit( "有效起始日期：", (pEffectData));
ShowToEdit( "有效截止日期：", (pExpire));
}
if(GetCardType() == 1)
{
GetName(pName);
GetEnName(pEnName);
GetSex(pSex);
GetNationalityCode(pEnNation);
GetBirth(pBirth);
GetCertNo(pCertNo);
GetEffectDate(pEffectData);
GetExpireDate(pExpire);
GetCardVersion(pCardVersion);
ShowToEdit( "中文姓名：", (pName));
ShowToEdit( "英文姓名：", (pEnName));
ShowToEdit( "性別：", (pSex));
ShowToEdit( "國籍代碼：", (pEnNation));
ShowToEdit( "永久居留證號碼：", (pCertNo));
ShowToEdit( "出生日期：", (pBirth));
ShowToEdit( "證件簽發日期：", (pEffectData));
ShowToEdit( "證件終止日期：", (pExpire));
ShowToEdit( "證件版本：", (pCardVersion));
}
if(GetCardType() == 2)
{
GetName(pName);
GetSex(pSex);
GetBirth(pBirth);
GetAddress(pAddress);
GetCertNo(pCertNo);
GetDepartemt(pDepartment);
GetEffectDate(pEffectData);
GetExpireDate(pExpire);
GetTXZHM(pTXZHM);
GetTXZQFCS(pTXZQFCS);
ShowToEdit( "姓名：", (pName));
ShowToEdit( "性別：", (pSex));
ShowToEdit( "出生日期：", (pBirth));
ShowToEdit( "地址：", (pAddress));
ShowToEdit( "身份證號：", (pCertNo));
ShowToEdit( "簽發機關：", (pDepartment));
ShowToEdit( "有效起始日期：", (pEffectData));
ShowToEdit( "有效截止日期：", (pExpire));
ShowToEdit( "通行證號碼：", (pTXZHM));
ShowToEdit( "通行證簽發次數：", (pTXZQFCS));
}
char szPhotoPath[255] = { 0 };
sprintf(szPhotoPath, "../list/%s.bmp", pCertNo);
GetBmpFile("../lib/libwltdecode.so", szPhotoPath);
}
static void ICC_CPUCard_Test()
{
intnRt, i;
unsigned char slot = 0x01;
unsigned char cmd[255] = { 0 };
unsigned charresp[255]= { 0 };
unsigned charATR[60] = { 0 };
intlenth_of_cmd;
// Get 8 byte Random
cmd[0] = 0x00;
cmd[1] = 0x84;
cmd[2] = 0x00;
cmd[3] = 0x00;
cmd[4] = 0x08;
lenth_of_cmd = 5;
//CPU Card PowerOn
nRt = ICC_Reader_pre_PowerOn( handle, slot, resp );
if( nRt < 0 )
{
printf( "CPU Card PowerOn fail! ret=%d\n", nRt );
return;
}
printByteArray( "ATR: ", resp, nRt );
printByteArray( "CMD: ", cmd, lenth_of_cmd );
//Send APDU CMD
memset( resp, 0, 250 );
nRt = ICC_Reader_Application( handle, slot, lenth_of_cmd, cmd, resp );
if( nRt < 0 )
{
printf( "send APDU CMD fail! ret=%d\n", nRt );
return;
}
printByteArray( "Resp: ", resp, nRt );
}
static void PICC_CPUCard_Test()
{
int nRt, i;
unsigned char uid[15] = { 0 };
unsigned char cmd[255] = { 0 };
unsigned char resp[255]= { 0 };
unsigned char ATR[60] = { 0 };
int lenth_of_cmd;
// Get 8 byte Random
cmd[0] = 0x00;
cmd[1] = 0x84;
cmd[2] = 0x00;
cmd[3] = 0x00;
cmd[4] = 0x08;
lenth_of_cmd = 5;
//CPU Card PowerOn
nRt = PICC_Reader_PowerOnTypeA( handle, resp );
if( nRt < 0 )
{
printf( "TypeA CPU Card PowerOn fail! ret=%d\n", nRt );
return;
}
printByteArray( "ATR: ", resp, nRt );
printByteArray( "CMD: ", cmd, lenth_of_cmd );
memset( resp, 0, 250 );
nRt = PICC_Reader_Application( handle, lenth_of_cmd, cmd, resp );
if( nRt < 0 )
{
printf( "send APDU CMD fail! ret=%d\n", nRt );
return;
}
printByteArray( "Resp: ", resp, nRt );
}
static void M1Card_Test()
{
int nRt, i;
unsigned char uid[15]= { 0 };
unsigned char password[7] = { 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00 };
unsigned char resp[255]= { 0 };
unsigned charaddr= 0x04;
unsigned charsncr= 0x01;
unsigned charmode= 0x61;
if( PICC_Reader_GetUID( handle, uid ) <= 0 )
{
printf( "PICC_Reader_anticoll fail! ret=%d\n", nRt );
return;
}
printByteArray( "UID: ", uid, 4 );
nRt = PICC_Reader_Authentication_Pass( handle, mode, sncr, password );
if ( nRt != 0 )
{
printf( "PICC_Reader_Authentication_Pass fail! ret=%d\n", nRt );
return;
}
nRt = PICC_Reader_Read( handle, addr, resp );
if( nRt != 0 )
{
printf( "PICC_Reader_Read fail! ret=%d\n", nRt );
return;
}
printByteArray( "Data: ", resp, 16 );
}
int main(void)
{
long nRt;
intnval;
handle = ICC_Reader_Open( "/dev/ttyUSB0" );
if( handle <= 0 )
{
printf( "open fail! \n" );
return 0;
}
printchar( '#', 80 );
printchar_txt( '#', "please choose the action you want:" );
printchar_txt( '#', "1.opt ICC CPU Card." );
printchar_txt( '#', "2.opt PICC CPU(A) Card." );
printchar_txt( '#', "3.opt M1 Card." );
printchar_txt( '#', "4.opt CertCard." );
printchar( '#', 80 );
scanf( "%d", &nval );
//nRt = ICC_PosBeep( handle, 10 );
switch( nval )
{
case 1:
{
printf( "\tICC_CPU_CARD.\n" );
ICC_CPUCard_Test();
}
break;
case 2:
{
printf( "\tPICC_CPU(A)_CARD.\n" );
PICC_CPUCard_Test();
}
break;
case 3:
{
printf( "\tM1_CARD.\n" );
M1Card_Test();
}
break;
case 4:
{
printf( "\tCertCard.\n" );
CertCard_Test();
}
break;
default:
printf( "enter err!\n" );
break;
}
ICC_PosBeep(handle, 10);
ICC_Reader_Close(handle);
return 0;
}
產品咨詢
